1、活性炭吸附塔净化原理
活性炭吸附塔可以通过内部填装吸附材料达到净化废气的作用，该过程是个物理吸附的过程。该设备适用于处理常温、大风量、中低浓度、易发的有机废气，可处理的有机溶剂种类包括苯类、酮类、酯类、醇类、醛类、醚类、烷类及其综合类VOC废气。
塔体结构
传统活性炭吸附塔包括塔身、进出风口、格栅板、观察口、填装和卸料口及塔体支架等，活性炭吸附塔包括立式和卧式两种型式。
废气处理常用的吸附材料名称
果壳活性炭、煤质活性炭、木质活性炭、蜂窝活性炭、活性炭纤维毡及分子筛等等，其中分子筛属于高端吸附材料。各种吸附材料的比表面积和碘值等参数不同，且悬殊很大。
2、活性炭吸附法有机废气回收净化装置净化原理及工艺流程:
活性炭吸附法有机废气回收净化装置，是将有机溶剂类VOC废气通过活性炭的吸附、在线解吸，实现有机溶剂的回收和废气净化的目的。工艺流程是:吸附→解吸→热风干燥及冷却→有机溶剂回收→凝水净化等，整个系统实现连续闭环运行。本净化系统设计完善、回收装置结构紧凑、占地面积小、管理维修简单、操作安全、自动化程度高。附属设备配套齐全、净化效率高。它广泛用于石油、化工、医药、电子、橡胶、油漆、涂装、印刷等行业中，凡释放苯类废气以及其它有机溶剂类的废气均能净化。它能有效地净化环境、消除污染、改善劳动操作条件，确保工人身体健康，并能回收有机溶剂，降低生产成本。
3、有机废气焚烧净化装置蓄热式焚烧净化装置简介:

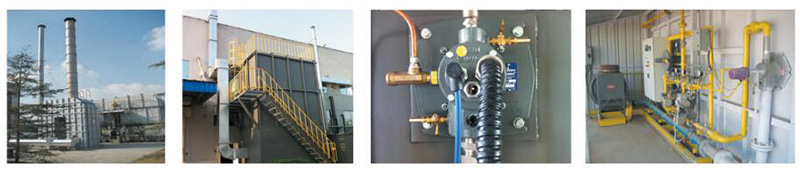

蓄热式热力焚烧炉(RegenerativeThermalOxidiger）筒称RTO，其工作原理是:有机废气经预热室吸热升温后，进入燃烧室高温焚化（升到800℃)，使有机物氧化成二氧化碳和水，再经过另一个蓄热室蓄存热量后排放，蓄存的热量用于预热新进入的有机废气，经过周期性的改变气流方向从而保持炉膛温度的稳定。RTО系统结构:
由炉体、陶瓷蓄热体、燃烧系统、控制系统、风机等部分组成。
催化焚烧净化装置简介:
蓄热式催化燃烧法( Regenerative Catalytic 0xidizer s,RCO）是在蓄热式焚烧法（RT0，regenerative thermal oxidizers )的基础上发展起来的，两者的不同之处是氧化的温度不同，RT0需要在800℃以上的高温，高温会产生NOX二次污染物;而RCO只需要300～500℃之间的温度，因此RCO更节能、安全，完全不产生NOx。

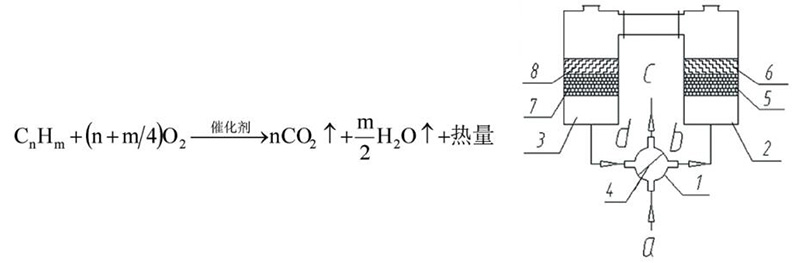

借助催化剂可使有机废气在较低的起燃温度条件下，发生无焰燃烧，并氧化分解为CO,和H,0，同时放出大量热能，其反应过程为:
RTO与催化焚烧的共同点:
1、都是用焚烧净化的原理处理恶臭气体或voCs的废气
2、净化效率都可达99%以上
3、热能都可实现回收利用
RTO与催化焚烧的区别点:
1、催化焚烧需借助催化剂进行氧化燃烧，而RT0不需要催化剂
2、起燃温度不同:RT0需要在800℃以上的高温燃烧，而催化焚烧只需要在300-500℃左右的温度燃烧焚烧净化装置的应用范围及行业:
该装置适用于处理常温、中小风量、高浓度、易挥发的有机废气，包括苯类、酮类、酯类、醇类、醛类、醚类、烷类及其综合类VOc废气。它广泛用于石油、化工、医药、电子、橡胶、油漆、涂装、印刷等行业中。
4、固定吸附床+催化焚烧净化装置
装置简介:

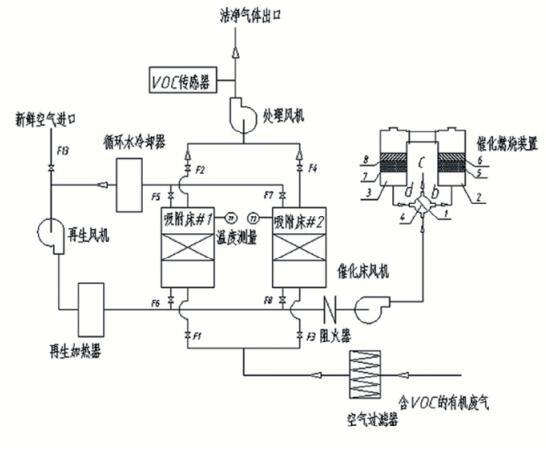

固定吸附床至少有两个，当其中一个处于吸附操作时，另外一个吸附床进行再生操作。再生产生的废气送到催化燃烧装置进行催化燃烧处理。处理流程图如下:
该净化装置的应用范围及行业:;
该装置适用于处理常温、大风量、中低浓度、易挥发的有机废气，包括苯类、酮类、酯类、醇类、醛类、醚类、烷类及其综合类VOC废气。它广泛用于石油、化工、医药、电子、橡胶、油漆、涂装、印刷等行业中。
5、浓缩转轮＋催化焚烧净化装置
净化装置简介:
浓缩转轮+催化焚烧系统是通过吸附大风量低浓度的挥发性有机化合物(VOCs)，再把脱附后小风量高浓度废气导入焚烧炉予以分解净化。大风量低浓度的VOCs废气,通过一个由沸石为吸附材料的转轮,VOCs经被转轮吸附区的沸石所吸附后净化的气体经烟囱排到大气,再于另一脱附区中用180℃~200℃的小量热空气，将VOCs予以脱附.如此一高浓度小风量的脱附废气在导入焚烧炉中予以分解为二氧化碳及水气，净化的气体经烟囱排到大气，这一浓缩的工艺大大地降低燃料费用。
该净化装置的应用范围及行业:
该装置适用于处理常温、大风量、中低浓度、易挥发的有机废气，包括苯类、酮类、酯类、醇类、醛类、醚类、烷类及其综合类VOC废气。它广泛用于石油、化工、医药、电子、橡胶、油漆、涂装、印刷等行业中。
分子筛浓缩转轮具备以下优点:
每克分子筛可以吸附200mg左右的有机溶剂，具备高吸附率的优点。主要成分是sio2，具备优良的耐热性、不燃性、耐强酸、耐强碱。”
说明:
目前，国内的分子筛浓缩转轮尚在研制阶段，技术还不够成熟稳定，国际上只有瑞典和日本研制的分子筛转轮已经广泛应用于有机废气治理行业。
6、弹匣式集尘机装置
装置原理:
含尘空气通过集尘机入口进入时，较重粉尘粒子在重力作用下直接落至料仓底部。当较轻粉尘通过滤材时，粒子将被阻隔至滤机表面，洁净空气则通过集尘器出口排出。
弹匣式集尘机通过脉冲装置进行自动清灰。清灰装置通过时序控制进行连续在线清灰，时序控制器（solid satate time)循环发出脉冲阀依次打开，高压空气顺序进入滤材内部，将滤材表面之粉尘振落于集尘机底部料仓。
单机型弹匣式集尘机实现了风机，集尘机及控制盘―体化配置，具有安装灵活便捷，占地空间小，处理效率高等特点，现场只需接入电源，吸风管，5-7kg高压气源即可。
依据现场要求可以配置不同滤布材质之滤材，滤材可以满足抗静电，防潮等工况需要。对电气、风机、电磁阀及滤材进行处理后，可以满足不同防爆等级除尘需求。
 |
